设备规格
魔方派 3 采用 高通® QCS6490 SoC，专为高性能 计算和现代开发工作流的无缝集成而设计。本指南介绍如何使用 Canonical Ubuntu 设置您的开发板，以便您进行端到端 AI 和多媒体应用的开发与原型验证。
魔方派 3 的核心特性如下：
-- Qualcomm® Kryo™ 670
-- Qualcomm® Hexagon™ 处理器 采用融合 AI 加速器架构
-- 提供 12 TOPS 的 AI 性能，支持实时推理和机器学习工作负载
魔方派 3 在设计时充分考虑了多样性，配备了丰富的接口：
-- USB, 摄像头, DisplayPort, HDMI
-- 以太网, 3.5mm 耳机插孔
-- Wi-Fi, 蓝牙
-- M.2 接口, 风扇, 实时时钟（RTC）
-- 40-pin LS 连接器
这些特性支持多种开发场景，助力快速原型设计与高效调试。

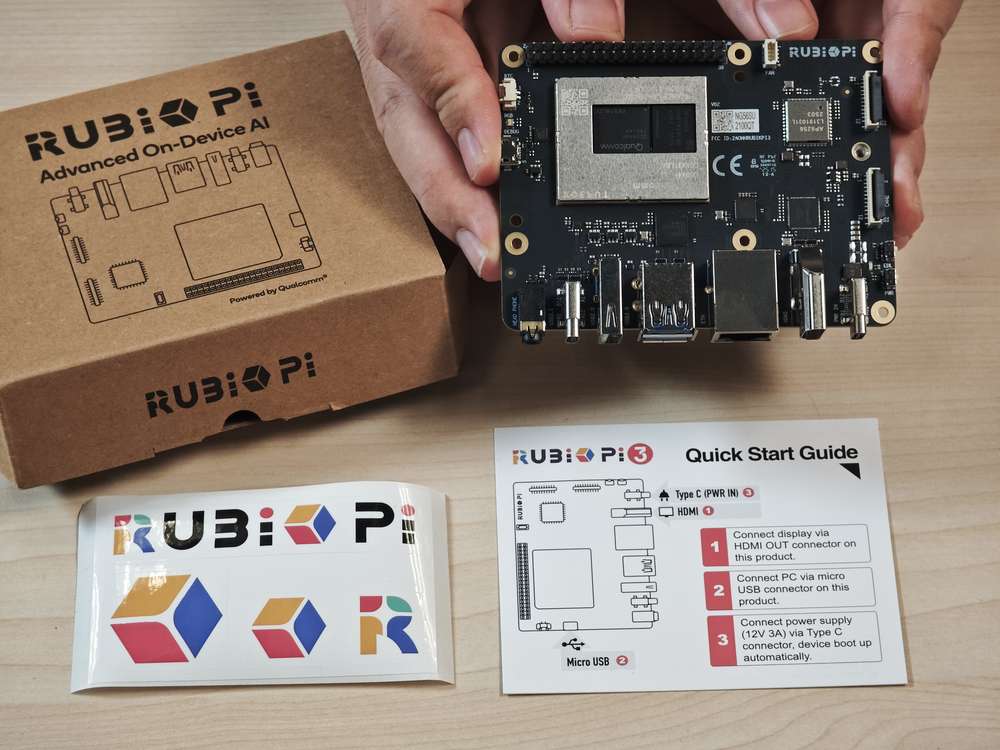

包装
- 魔方派 3
- 魔方派 3 贴纸
- 快速入门指南
结构尺寸
*以上标注 单位均为mm。

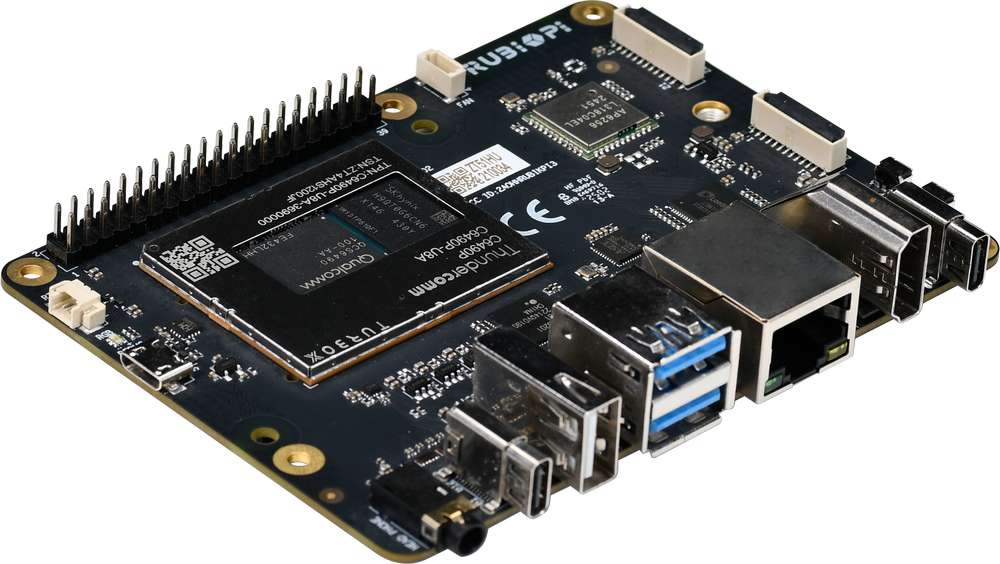

开发板简介
| 编号 | 接口 | 编号 | 接口 |
|---|---|---|---|
| 1 | RTC 电池接口 | 10 | Type-C电源接口 |
| 2 | Micro USB (UART 调试) | 11 | PWR 按键 |
| 3 | TurboX C6490P SOM | 12 | EDL 按键 |
| 4 | 3.5mm 耳机接口 | 13 | 摄像头接口 2 |
| 5 | USB Type-C with DP (USB 3.1) | 14 | 摄像头接口 1 |
| 6 | USB Type-A (USB 2.0) | 15 | Wi-Fi/蓝牙模块 |
| 7 | 2 x USB Type-A (USB 3.0) | 16 | 风扇接口 |
| 8 | 1000M 以太网 | 17 | 40-pin 连接器 |
| 9 | HDMI OUT | 18 | M.2 Key M 接口 |
设置魔方派 3 所需的部件
| 部件 | 是否必须 |
|---|---|
| 电源（12V，3A） | Yes |
| USB Type-C 转 USB Type-A 或 Type-C 数据线 | 是（用于刷写） |
| Micro USB 数据线 | 是（用于串口访问） |
| HDMI 数据线 | 是（用于显示输出） |
| USB 鼠标和键盘 | 可选（适用于单板计算机） |
| IMX219 和 IMX477 摄像头模块 | 可选（用于测试 CSI 摄像头功能） |
| USB 摄像头 | 可选（用于测试 USB 摄像头功能） |
